Een overstroomrelais houdt stroomsystemen veilig door te veel stroom te zien. Het werkt wanneer er problemen zijn zoals kort circuits of overbelastingen. Het relais werkt door het huidige niveau en fouttiming te controleren. Er zijn vijf hoofdtypen: onmiddellijke overstroomrelais,Duidelijke tijd overstroomrelais, inverse tijd overstroomrelais, directionele overstroomrelais en overstroomrelais van inductietype. Elk type helpt uw elektrische systeem te beschermen.
Belangrijke afhaalrestaurants
- Overstroomrelais houden stroomsystemen veilig door te veel stroom te zien.
- De vijf belangrijkste types-in-stationane, definitieve tijd, inverse tijd, directionele en inductie-ach hebben speciale banen om fouten te stoppen.
- Het kiezen van het juiste relais is belangrijk om het systeem veilig te houden. Het stopt verkeerde reizen en verwerkt fouten correct.
- Sommige relais hebben tijdvertragingen om alleen bepaalde onderdelen te struikelen. Dit helpt de rest van het systeem tijdens problemen te blijven werken.
- Inductie -relais zijn betrouwbaar en goedkoop, perfect voor oudere systemen die weinig zorg nodig hebben.

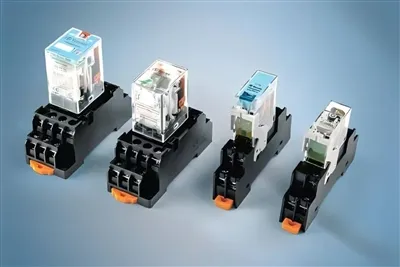

Onmiddellijke overstroomrelais
Hoe het werkt
Een onmiddellijk overstroomrelais detecteert hoge stroom en werkt snel. Het wordt ingeschakeld wanneer de stroom boven een setlimiet gaat, de pick -upwaarde genoemd. Dit relais heeft geen tijdsvertraging, dus het reageert snel op problemen. Het proces omvatDrie hoofdstappen:
| Stap | Wat het betekent |
|---|---|
| Pick -upniveau | Het huidige niveau dat het relais activeert. |
| Dropout -niveau | Het huidige niveau dat de relais uitschakelt. |
| Tijdvertraging | De tijd die nodig is om te handelen na het inschakelen. |
Zonder vertragingen werkt dit relais snel tijdens fouten. Het helpt apparatuur te beschermen en houdt het systeem stabiel.
Waarom het handig is
Dit relais is eenvoudig en werkt erg snel. Het beschermt belangrijke onderdelen zoals transformatoren en generatoren. De eenvoudige opstelling bespaart tijd tijdens installatie en onderhoud. Het ontwerp is betrouwbaar en werkt goed tijdens fouten.
Gebruik in kortsluitbeveiliging
Dit relais is geweldig voor kortsluitbeveiliging. Het scheidt snel beschadigde delen van het systeem om grotere problemen te stoppen. Real-life voorbeelden laten zien hoe goed het werkt:
| Voorbeeld | Details |
|---|---|
| Relay -testen | Het relaisWerkte goed tijdens fouten, het bewijzen van zijn betrouwbaarheid. |
| Foutgegevensstudie | Gegevens hielpen de foutweerstand te controleren en modellen te verbeteren. |
| Impedantiecontrole | Fouten bevestigden de nul-sequentie-impedantie van de lijn. |
Prestatiegegevens tonen de sterke punten ervan:
| Prestatiegegevens | Wat het laat zien |
|---|---|
| Reisinstellingen | Het relais is ingesteld voor specifieke reizen en herverwerkingen. |
| Foutlocatie | Methoden helpen fouten te vinden en de nauwkeurigheid van het systeem te controleren. |
Dit relais wist fouten snel, beschermt apparatuur en het vermijden van stroomuitval.
Duidelijke tijdOverstroomrelais
Tijdvertragingsfunctionaliteit
Dit relais werkt met een vaste tijdvertraging. Wanneer de stroom over de limiet gaat, wacht deze voordat hij acteert. De vertraging voorkomt dat het tijdens kleine pieken struikelt. U kunt de vertraging wijzigen om aan de behoeften van uw systeem te voldoen.
Tip:Gebruik dit relais voor een betere controle van fouttiming.
De vertraging helpt beslissen welk deel van het systeem eerst reageert. Op deze manier wordt alleen het probleemgebied uitgeschakeld, waardoor de rest werkt.
Voordelen in selectieve struikelen
Selectief struikelen is een groot voordeel van dit relais. Het sluit alleen het defecte deel uit, waardoor de rest loopt. Dit vermindert downtime en voorkomt extra problemen. Als een feeder bijvoorbeeld een fout heeft, alleen die feederreis. Andere feeders blijven aan, beschermen apparatuur en houden het systeem stabiel. Dit relais verbetert de efficiëntie en betrouwbaarheid.
Use cases in gecoördineerde bescherming
Dit relais is de sleutel in gecoördineerde beschermingsplannen. U kunt verschillende vertragingen instellen voor relais in verschillende gebieden. De dichtstbijzijnde relais met de fout werkt eerst, terwijl anderen wachten. Deze opstelling is belangrijk in grote systemen met veel beschermingslagen. In plaatsen zoals fabrieken of onderstations voorkomt het grotere mislukkingen. De gestage prestaties maken het een vertrouwde keuze voor veiligheid.
Inverse tijd overstroomrelais
Hoe het werkt met tijd en stroom
Dit relais struikelt sneller met een hogere foutstroom. Het reageert langzamer op kleine overbelastingen maar snel op grote fouten. Deze functie helpt bij het verwerken van fouten op basis van hun grootte. Een klein probleem veroorzaakt bijvoorbeeld een vertraging, maar een grote fout krijgt een onmiddellijke reactie. Dit maakt het geweldig voor systemen die nauwkeurige foutcontrole nodig hebben. U kunt de instellingen wijzigen om bij uw systeem te passen. Het aanpassen van de tijdstroomcurve zorgt voor de juiste bescherming. Deze flexibiliteit voorkomt onnodige reizen en houdt het systeem soepel draaiend. Het is een populaire keuze in moderne power -setups.
Aanpassen aan verschillende foutniveaus
Dit relais verandert zijn reactie op basis van foutgrootte. In tegenstelling tot vaste tijdrelais, past het zich aan de intensiteit van de fout aan. Dit vermindert schade en verbetert de systeemveiligheid. Prestatiegegevens tonen de voordelen ervan:
| Metriek | Verbeteringspercentage | Wat het betekent |
|---|---|---|
| Snellere struikeltijd | 41.07% | Trips sneller dan oudere modellen, waardoor de foutrespons wordt verbeterd. |
| Betere coördinatietijd | 77.98% | Vermindert vertragingen tussen hoofd- en back -upbescherming. |
Deze functies helpen fouten sneller te wissen en grotere problemen te voorkomen.
Waar het wordt gebruikt
Dit relais wordt in veel industrieën gebruikt voor foutbescherming. Het behandelt zowel kleine als grote fouten, waardoor het erg nuttig is. Nieuwe Power Controllers (SSPC) van SSPC gebruiken bijvoorbeeld dit relais met een "warmtetracking" -functie. Dit verbetert de foutdetectie doorongeveer 10%, zorgen voor een betere veiligheid. In het echte leven beschermen deze relais transformatoren, motoren en feeders. Ze zijn ook de sleutel in gelaagde beveiligingssystemen. Meerdere relais werken samen om fouten snel te isoleren. Het gebruik van dit relais verbetert de veiligheid en houdt het stroomsysteem betrouwbaar.

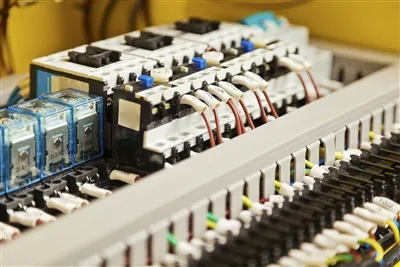

Directioneel overstroomrelais
Hoe het foutrichting vindt
Een directioneel overstroomrelais laat zien waar een fout gebeurt. Dit is nuttig in systemen waar de huidige stroom in veel richtingen stroomt. Het vertelt of de fout stroomopwaarts of stroomafwaarts is. Op deze manier is alleen het probleemgebied uitgeschakeld. Nieuwe methoden maken het vinden van de foutrichting eenvoudiger. Eén methodegebruikt alleen stroom na een foutom zijn richting te vinden. Het slaat spanningscontroles over, waardoor het eenvoudiger maar nog steeds nauwkeurig is. Tests laten zien dat deze methode goed werkt in moderne systemen. Andere tools zoalsGenetische algoritmen verbeteren hoe relais werken. Deze tools maken foutdetectie sneller en beter.
Waarom het ertoe doet in verbonden systemen
In verbonden systemen kunnen fouten overal plaatsvinden. Deze fouten veroorzaken verschillende kortsluitstromen. Een directioneel relais past zich aan deze veranderingen aan om het systeem veilig te houden. Het vindt en lost snel fouten op en stopt grotere problemen. Slimme systemen met diep leren verbeteren de relaisprestaties. Ze vinden fouten in realtime, waardoor bescherming sneller wordt. Door het omgaan met foutveranderingen, houden deze relais verbonden systemen stabiel en veilig.
Waar het wordt gebruikt
Directionele relais worden tegenwoordig op veel manieren gebruikt. Enkele voorbeelden zijn:
- Het beheren van stroom van zonne- of windbronnen, die speciale opstellingen nodig hebben.
- Verbetering van de systeemveiligheid met slimme tools en een betere planning.
- Windsnelheidsgegevens gebruiken om de relaisinstellingen aan te passenvoor windenergiesystemen.
- Relais timingproblemen oplossen zonder extra communicatiehulpmiddelen nodig te hebben.
Deze toepassingen laten zien hoe flexibel en belangrijk deze relais zijn. Ze gaan goed om met lastige systemen, waarbij ze het vermogen veilig en soepel werken.
Overstroomtype inductietype
Hoe het werkt
Dit relais maakt gebruik van elektromagnetische inductie om te functioneren. Het heeft een draaiende aluminiumschijf tussen twee magneten. Wanneer de stroom doorgaat, creëert het een magnetisch veld. Dit veld maakt kleine elektrische stromen in de schijf. Deze stromingen draaien de schijf en wanneer deze voldoende draait, staart de relaisreizen. Het relais schakelt vervolgens het defecte circuit uit. De estafette reageert op overstroom met nauwkeurigheid. De schijf draait sneller wanneer de stroom hoger is. Dit zorgt voor snelle actie tijdens grote fouten.
Voordelen van zijn eenvoudige ontwerp
Het ontwerp van dit estafette is sterk en betrouwbaar. Het duurt lang en is gemakkelijk te onderhouden. De eenvoudige onderdelen maken het goedkoop om te bedienen. In tegenstelling tot moderne digitale relais, heeft het geen complexe elektronica nodig. Dit betekent dat het problemen vermijdt zoals elektrische ruis of softwareglingen. Het behandelt ook hoge foutstromen zonder de nauwkeurigheid te verliezen. Dit maakt het geweldig voor het beschermen van belangrijke apparatuur zoals transformatoren. De moeilijke build werkt goed, zelfs in ruwe omstandigheden.
Gebruik in oudere power -systemen
Dit relais is belangrijk geweest in oudere energiesystemen. Het beschermt dingen als hoogspanningsleidingen, feeders en transformatoren. Het struikelt alleen het defecte deel, waardoor de rest soepel loopt. Geschiedenis toont zijn waarde:
| Jaar | Evenement |
|---|---|
| 1899 | Gebruikt voor het beschermen van het 11 kV -systeem van Niagara Power Plant. |
| 1903 | Werd eerst gebruikt om generatoren samen te schakelen. |
Deze evenementen laten zien hoe dit relais heeft bijgedragen aan het verbeteren van de veiligheid van het energiesysteem. Zelfs vandaag is het een vertrouwde keuze voor eenvoudige en stevige opstellingen.
Overstroomrelais helpen de stroomsystemen veilig te houden tegen schade. De vijf typen-in-stationane, definitieve tijd, inverse tijd, directionele en inductie-ach hebben speciaal gebruik. Onmiddellijke relais werken snel tijdens problemen, terwijl directionele relais vinden waar fouten plaatsvinden.
Het kiezen van het juiste relais helpt het systeem veilig en soepel te werken. Het kiezen van het beste relais moet zorgvuldig worden nagedacht. Dingen zoals systeeminstellingen, fouttypen en werken met andere apparaten zijn belangrijk. Goede keuzes stoppen valse reizen en verbeteren de foutafhandeling. Relais moeten bijvoorbeeld het verschil zien tussen onschadelijke pieken en echte fouten om problemen te voorkomen. De waarde van overstroomrelais is duidelijk uit problemen in het verleden. In 2003, een black -out hit50 miljoen mensenvanwege relaisproblemen. Het op de juiste manier kiezen en zorgen voor relais kan dergelijke storingen stoppen en systemen betrouwbaar houden.
Veelgestelde vragen
Waarom zijn overstroomrelais belangrijk in energiesystemen?
Overstroomrelais stopt de schade door te veel stroom. Ze vinden fouten snel en sluiten het probleemgebied uit. Dit houdt apparatuur veilig en laat de rest van het systeem blijven werken.
Waarom zou u het juiste type overstroomrelais kiezen?
Verschillende relais doen verschillende taken. Onmiddellijke relais werken snel, terwijl directionele relais foutlocaties vinden. Het kiezen van het juiste relais biedt betere bescherming en vermijdt valse reizen.
Waarom gebruiken oudere systemen nog steeds inductietype overstroomrelais?
Inductie -relais zijn moeilijk en duren lang. Ze werken goed in slechte omstandigheden en hebben weinig zorg nodig. Hun eenvoudige ontwerp is goedkoop en past bij oudere systemen zonder chique functies.
Waarom is tijdsvertraging belangrijk in sommige overstroomrelais?
Tijdvertraging helpt alleen het defecte deel af te sluiten. Dit houdt de rest van het systeem soepel verlopen. Het is handig om grote netwerken te beschermen met veel verbonden onderdelen.
Waarom geven moderne systemen de voorkeur aan inverse tijd overstroomrelais?
Inverse tijdrelais passen zich aan op foutgrootte. Grote fouten struikelen sneller, terwijl kleintjes langer duren. Dit helpt bij het beter omgaan met problemen en voorkomt onnodige shutdowns in moderne systemen.
