Redenen en oplossingen voor relaisspoilen Burnout: Complete 2025 Guide

Inzicht in relais spoel burn -out

Een kritieke machine stopt met werken. Een bedieningspaneel wordt donker. De bekende "klik" van een relais die wordt ingeschakeld, wordt vervangen door stilte. Dit is vaak het eerste teken van relaisspoelbrand.

De relaisspoel werkt als een elektromagneet. Wanneer de kracht er doorheen stroomt, creëert het een magnetisch veld. Dit veld trekt een schakelaar, genaamd een anker om elektrische contacten te sluiten of te openen. Deze contacten regelen een apart circuit dat vaak meer vermogen draagt.

Burnout gebeurt wanneer deze spoel fysiek faalt. Te veel warmte breekt de beschermende coating van de dunne draad af. Dit kan een open circuit creëren waar de draad breekt. Of het kan een kortsluiting veroorzaken waar draadwikkelingen elkaar raken. Hoe dan ook, het relais stopt met werken.

De resultaten zijn ernstig. Apparatuur wordt onverwacht afgesloten. Productie stopt. Veiligheidsrisico's kunnen zich ontwikkelen. Elke technicus of ingenieur moet dit falen snel diagnosticeren en begrijpen wat het heeft veroorzaakt.

Eerst - reactie Diagnostiek

Veiligheid eerst: stroom naar beneden

Veiligheid komt voor al het andere bij het diagnosticeren van problemen. Volg in industriële omgevingen strikte lockout/tagout (LOTO) -procedures. Dit zorgt ervoor dat het circuit niet per ongeluk kan worden ingeschakeld.

Koppel alle stroombronnen uit het circuit volledig voor hobbyisten of bankwerk. Test of inspecteer nooit een relais in een live circuit.

De visuele inspectie

Uw zintuigen zijn krachtige diagnostische hulpmiddelen. Een verbrand - uitspoel laat vaak duidelijke tekens achter.

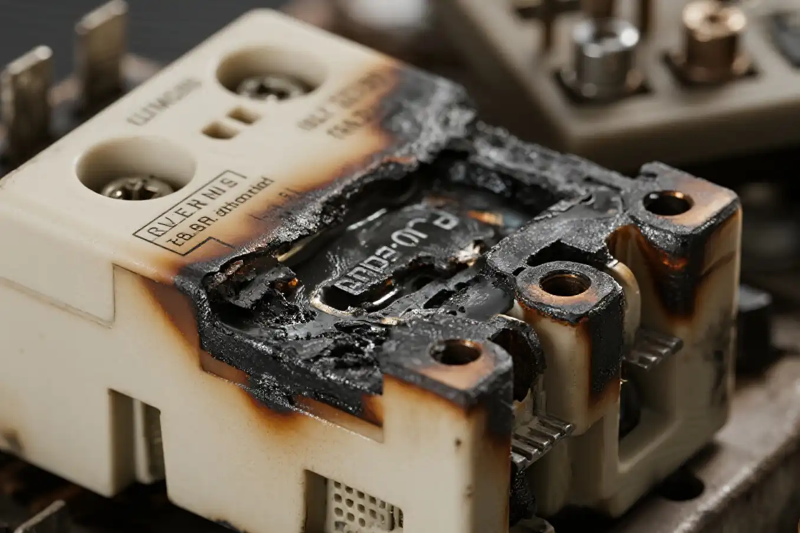

Kijk goed naar het geval van het estafette. Misschien ziet u verkleuring. De plastic behuizing wordt vaak bruin of zwart in de buurt van de spoel.

In ernstige gevallen kan het plastic worden gesmolten, kromgetrokken of uitpuilend. Dit gebeurt door interne warmte en druk.

Een scherpe, verbrande geur van plastic of vernis is vrijwel een bepaald bewijs van isolatiestoring. Vergelijk de verdachte relais met identieke in de buurt. Het verschil is vaak duidelijk.

De multimetetest

Visuele controles helpen, maar een multimeter geeft u een definitief antwoord. Deze test meet de elektrische weerstand van de spoel om te bevestigen of deze werkt.

Hier is de stap - door - stapproces:

Stel uw multimeter in op de instelling Weerstand of OHMS (Ω).

Zoek de spoelterminals van het relais. Deze staan ​​los van de schakelcontacten. Ze zijn vaak geëtiketteerd A1 en A2, of gemarkeerd met een spoelsymbool. Controleer het gegevensblad van het relais als u niet zeker weet.

Plaats de multimeterprobes over deze twee spoelterminals.

Het lezen van de resultaten is eenvoudig.

Een "OL" (boven limiet) of oneindige weerstandslezing bevestigt een open circuit. De fijne draad in de spoel is gebroken. Dit is een klassiek symptoom van relaisspoelbrand.

Een lezing van nul of een paar ohm duidt op een kortsluiting. Dit gebeurt wanneer een relais een hogere weerstand zou moeten hebben. De wikkelingen zijn samen gesmolten, waardoor een lage - weerstandspad ontstaat.

Als u een weerstandslezing krijgt, vergelijkt u deze met de waarde in het gegevensblad van de fabrikant. Als uw gemeten waarde binnen de opgegeven tolerantie valt (zoals +/- 10%), is de spoel elektrisch gezond. Het probleem ligt waarschijnlijk bij het besturingssignaal of de voeding.

Spoelweerstand varieert sterk. Een lage - spanning DC -relais kan tientallen tot honderden ohm meten. Een 120V of 240V AC -relais kan een weerstand hebben van enkele duizenden ohm.

Het kernonderzoek

Reden 1: Overspanning

Overspanning veroorzaakt meer burn -out dan elke andere factor. Relais zijn ontworpen om te werken op een specifieke spanning met een kleine tolerantie.

Hogere spanning dan deze beoordeling dwingt te veel stroom door de spoel. De wet van Ohm regelt dit (i=v/r). Deze verhoogde stroom creëert dramatisch meer warmte, beschreven door de Power Law (P=I²r). De isolatie kan deze hittestress niet aan en faalt uiteindelijk.

Zelfs korte spanningspieken kunnen in de loop van de tijd cumulatieve warmteschade veroorzaken. Deze pieken komen uit bronnen zoals variabele frequentiedroven (VFD's) of andere inductieve belastingen op dezelfde lijn.

De relatie tussen overspanning en warmte is exponentieel, niet lineair. Een kleine spanningsstijging creëert een veel grotere warmtestijging.

Reden 2: Onjuiste spanning

Het gebruik van het verkeerde type spanning veroorzaakt snel falen. Dit betekent AC in plaats van DC, of ​​vice versa.

Een AC -spoel is ontworpen met hoge impedantie om de stroom van een AC -bron te beperken. Impedantie combineert weerstand en inductieve reactantie. Als u DC -spanning op een AC -spoel toepast, wordt de reactantiecomponent nul. Alleen de lage DC -weerstand van de spoel beperkt de stroom. Dit resulteert in massieve overstroom die het bijna onmiddellijk verbrandt.

Een DC -spoel vertrouwt alleen op zijn weerstand om de stroom te beperken. Wanneer AC -spanning wordt toegepast op een DC -spoel, is de impedantie ervan veel hoger dan bedoeld. Dit creëert een zwak magnetisch veld met onvoldoende kracht om de contacten netjes te trekken. Je hoort een "chattering" of "zoemen" geluid. Deze snelle fietsen en zwakke pull - in kan ook oververhitting en uiteindelijke burn -out veroorzaken.

Reden 3: milieustress

Het vermogen van een estafette om van warmte af te komen, hangt af van de omgeving. Warmte is de ultieme vijand van spoelisolatie.

Hoge temperaturen in een controlekast verminderen het temperatuurverschil tussen de spoel en de omliggende lucht. Dit maakt het moeilijker voor de spoel om af te koelen. Een spoel die werkt bij de maximale nominale temperatuur in een hete omgeving kan gemakkelijk in falen worden geduwd.

Er is een put - bekende regel in elektrotechniek. Voor elke stijging van de bedrijfstemperatuur met 10 graden boven de nominale limiet, wordt de verwachte levensduur van elektrische isolatie in tweeën gesneden.

Slechte ventilatie maakt dit probleem erger. Dicht gepakte componenten, verstopte kastventilatelsfilters of gebrek aan luchtstroom voorkomen dat warmte ontsnapt. Het relais wordt overgelaten om te "weken" in zijn eigen afvalwarmte, waardoor het falen wordt versneld.

Reden 4: Mechanische problemen

Soms wordt burn -out niet veroorzaakt door elektrische problemen, maar mechanische. Het bewegende deel van de estafette, het anker, kan geblokkeerd of vastgelopen worden.

Fysiek puin kan dit veroorzaken. Dus kan shock of trillingen die een verkeerde uitlijning veroorzaken of falen van een mechanische retourveer veroorzaken.

Wanneer het anker het magnetische circuit niet volledig kan sluiten, neemt de impedantie van de spoel niet toe naar zijn normale "houd" -toestand. In plaats daarvan blijft het veel hogere "inrush" of "pull - tekenen in" stroom. Deze staat is ontworpen om alleen milliseconden mee te gaan. Als het doorgaat, zal het snel oververhit raken en de spoel vernietigen.

Het gebruik van een relais voor intermitterende plicht in een toepassing die lange perioden van bedrijf vereist, is ook een mismatch. Intermittent - Duty Coils zijn ontworpen met minder koper om ruimte of kosten te besparen. Ze kunnen de hitte niet afvallen dat ze continu worden aangedreven.

Reden 5: kortgesloten diodes

Veel DC -relaiscircuits omvatten een flyback- of onderdrukkingsdiode parallel met de spoel. Het doel is om de spanningsspike veilig te verwerken die wordt gegenereerd wanneer de spoel de - wordt bekrachtigd.

Deze diode is van cruciaal belang. Als het mislukt door een kortsluiting te maken, plaatst het effectief een directe korte korte over de stroomvoorziening terminals de volgende keer dat het relais wordt bekrachtigd.

Dit resulteert in massieve, nabij - momentane stroom door de diode en spoel. Het vernietigt beide componenten en schaadt mogelijk de stuurprogramma -transistor of PLC -uitgang die het relais regelt. Dit type falen is vaak gewelddadiger dan eenvoudige overspanning burn -out.

Een estafette burn -out case study

Het scenario

We hebben een telefoontje ontvangen over een kritiek Contreport Belt -bedieningspaneel dat was mislukt. De hoofdmotor op een sorteerlijn zou niet beginnen en de productie stoppen. De operator merkte op dat het paneel, meestal zoemend van activiteit, zwijgde.

Problemen oplossen in actie

Onze eerste stap op de site - was om volledige lockout/tagout (loto) uit te voeren op het hoofdpaneel loskoppelen. Dit zorgde ervoor dat het hele systeem de - was bekrachtigd en veilig om aan te werken.

Vervolgens zijn we begonnen met eerste controles. Met behulp van een multimeter hebben we de belangrijkste 24V DC -voeding geverifieerd. Het las een gestage 24.5V DC. Dit is iets hoog maar ruim binnen de typische +/- 10% tolerantie voor de meeste industriële componenten.

Toen we de deur van de controlekabinet openden, was een vage maar verschillende verbrande geur merkbaar. De geur leek afkomstig te zijn van een bank met motorrelais.

Visuele inspectie verkleinde snel de zoekopdracht. Relais K1, verantwoordelijk voor het stimuleren van de hoofdmotorcontactor, vertoonde lichte verkleuring op de doorzichtige plastic behuizing. Het leek subtiel kromgetrokken en donkerder dan de identieke relais, K2 en K3, ernaast.

Dit was een sterke aanwijzing. We hebben de draden zorgvuldig losgemaakt van K1 (na het labelen) en verwijderd van de DIN -railwedstrijd. Met het relais op onze werkbank hebben we de weerstand gemeten over de spoelterminals, A1 en A2. De multimeter toonde "OL". Dit bevestigde een klassiek geval van relaisspoelbrand. De interne draad was mislukt.

De oorzaak ontdekken

Simpelweg het relais vervangen en verder gaan is een slechte praktijk. We moesten begrijpen waarom het mislukte. We hebben tijdelijk een nieuw relais geïnstalleerd en re - het besturingscircuit bekrachtigd om de signaalspanning op de spoel te controleren. Het was een stabiele 24,5V zoals eerder gemeten. De overspanning was klein en het is onwaarschijnlijk dat het de enige oorzaak was.

Het echte antwoord kwam van een bredere inspectie van het kabinet. We hebben gemerkt dat het primaire koelventilatorfilter van het paneel volledig was aangekoekt met dik kartonnen stof en puin uit de plantomgeving. De ventilator draaide, maar bijna geen lucht kon erdoorheen komen.

Met behulp van een niet -- contact IR -thermometer, hebben we de omgevingstemperatuur gemeten in het afgesloten paneel nabij de relais. Het was 60 graden (140 graden F). De datasheet van het estafette specificeerde een maximale bedrijfsvermindtemperatuur van 40 graden (104 graden F). Dit was de oorzaak: chronische oververhitting van het milieu. Het relais werd langzaam gekookt over weken of maanden totdat de isolatie plaatsvond.

De complete oplossing

De oplossing was meer dan alleen het onderdeel. We hebben de mislukte estafette K1 vervangen door een identieke nieuwe.

Cruciaal is dat we het verstopte ventilatorfilter hebben verwijderd en grondig hebben gereinigd. We hebben het stof van de ventilatorbladen en het interieur van de kast stofzuigt.

Om herhaling te voorkomen, hebben we een specifieke taak toegevoegd aan het driemaandelijkse preventieve onderhoudslogboek van de fabriek: "Inspecteer en schone bedieningspaneel PNL - C17 Fanfilters." Deze eenvoudige proceswijziging behandelt de hoofdoorzaak en bouwt lang - term betrouwbaarheid.

De oplossingstoolkit

Selecteer het juiste relais

Preventie begint met de juiste selectie van componenten. Raadpleeg altijd het gegevensblad van de fabrikant voordat u een relais opgeeft of vervangt.

Let goed op deze belangrijke parameters:

Nominale spoelspanning en -type (bijv. 24V DC, 120V AC)

Spanningstolerantiebereik (bijv. +/- 10%)

Duty Cycle Rating (continu of intermitterend)

Maximaal bedrijfstemperatuurbereik

Het kiezen van een relais met een hogere temperatuurwaardigheid biedt een kritische veiligheidsmarge. Dat geldt ook voor het verzekeren van de interne temperatuur van het paneel, blijft ver onder de limiet.

Proactieve preventie checklist

Regelmatig onderhoud is de meest effectieve strategie om burn -out te voorkomen. Gebruik deze checklist als handleiding voor het inspecteren van besturingssystemen.

[] Elektrische gezondheid: meet periodiek tijdens de geplande downtime de voedingsspanning rechtstreeks bij de spoelterminals onder belasting. Dit kan een slecht gereguleerde stroomvoorziening of spanningsvalproblemen onthullen die een meting bij de bron zou kunnen missen.

[] Thermisch beheer: inspecteer visueel alle ventilatiepaden van de controlekabinet. Controleer of koelfans werken. Reinig of vervang ventilatorfilters en koellichamen op een regelmatig schema op basis van hoe schoon de omgeving is.

[] Mechanische controle: voor grotere, toegankelijke elektromechanische relais (zoals contactoren), beweeg het anker handmatig met de stroom uit. Het zou soepel moeten bewegen zonder te binden of te plakken.

[] Verbindingsintegriteit: inspecteer terminals visueel op tekenen van corrosie of verkleuring. Controleer voor schroefklemmen dat ze strak zijn. Een losse verbinding kan boog- en spanningsschommelingen veroorzaken.

Het circuit repareren

Een verbrand - uitspoel zelf kan niet worden gerepareerd. Het hele relais moet worden vervangen. Het proces is eenvoudig maar vereist zorg.

Bevestig nogmaals dat alle stroom naar het circuit is uitgeschakeld en vergrendeld.

Identificeer het exacte onderdeelnummer van het mislukte relais. Bron een identieke vervanging of een volledig equivalent kruis - waarnaar wordt verwezen. Dubbel - Controleer alle kritieke specificaties.

Label voorzichtig elke draad voordat u deze van het oude relais loskoppelt. Een duidelijke foto maken met je telefoon is ook uitstekende oefening.

Verwijder het mislukte relais uit de socket- of dinrail. Installeer het nieuwe relais.

Sluit de draden opnieuw aan op de juiste terminals op het nieuwe relais. Raadpleeg uw labels of foto. Zorg ervoor dat alle verbindingen veilig zijn.

Zodra het paneel veilig is gesloten, herstelt u het vermogen en test u de functionaliteit van het circuit grondig om ervoor te zorgen dat de reparatie succesvol was.

Omgaan met contactadhesie

Wat is contactadhesie?

Terwijl spoelbrandwandeling een niet -inschakelen is, is contact op met de hechting of contact opnemen met lassen, is een gevaarlijk falen om uit te schakelen.

Het treedt op wanneer de schakelaar van het relais contact maakt met extreem hoge stromen. Dit gebeurt bij het regelen van een grote motor (hoge startstroom) of in een kort - circuitscenario. De intense warmte van de elektrische boog smelt de contactoppervlakken, waardoor ze fysiek aan elkaar lassen.

Het gevaar hier is van cruciaal belang. Zelfs wanneer het besturingssysteem de - de spoel bekrachtigt, blijven de gelaste contacten gesloten. De gecontroleerde belasting - of het nu een motor, verwarming of solenoïde is - blijft ingeschakeld. Dit creëert een weggelopen toestand die kan leiden tot schade aan apparatuur of ernstige veiligheidsrisico's voor personeel kan opleveren.

Diagnose van gelaste contacten

Het primaire symptoom is een lading die niet wordt uitgeschakeld. Als een motor blijft lopen nadat de stopknop is ingedrukt, is contact op met de hechting in het besturingsrelais een hoofdverdachte.

Hier leest u hoe u lascontacten definitief kunt diagnosticeren:

Schakel uit en sluit alle stroom op voor het circuit. Dit omvat zowel de besturingsvermogen (spoel) als de laadvermogen.

Stel uw multimeter in op de continuïteitsinstelling. Dit piept of toont een lage weerstand voor een gesloten circuit.

Identificeer de load - zijschakelaarcontacten van het relais. Deze worden meestal geëtiketteerd COM (gemeenschappelijk), geen (normaal open) en NC (normaal gesloten).

Maat voor continuïteit tussen de com en geen terminals. In een gezonde, de - Energiseerd relais moet dit circuit open zijn (geen piep, "ol" -lezing).

Als u een continuïteit piept of een bijna - nul ohm leest over de com en geen terminals terwijl de spoel de - wordt bekrachtigd, zijn de contacten gelast. Dit is de definitieve test voor hoe om te gaan met relaiscontactophanging.

De enige veilige oplossing

Gelaste relaiscontacten kunnen en mogen nooit worden gerepareerd. Proberen om ze uit elkaar te wrikken, zal de speciale plating op de contactoppervlakken beschadigen. Dit creëert kuilen en een ongelijk oppervlak dat zal zijn en weer zeer snel faalt. Dit is extreem onveilige praktijk.

De enige veilige en correcte oplossing is om het hele relais te vervangen.

Bovendien is het essentieel om de oorzaak van de overstroom te onderzoeken die tot het lassen heeft geleid. Was het relais ondermaats voor de vergrendelde - rotorsterkte (LRA) van de motor? Heeft een kortsluiting plaatsgevonden in de bedrading van de belasting? Het eenvoudig vervangen van het relais zonder het onderliggende probleem op te lossen, zal alleen resulteren in een ander gelaste relais.

Conclusie: betrouwbaarheid van het opbouwen

Inzicht in de redenen en oplossingen voor relaisspoelbrandburn -out verplaatst een technicus van reactief naar proactief denken. Het gaat niet alleen om het ruilen van een mislukte deel. Het gaat om het diagnosticeren van een systeem om de algehele gezondheid te verbeteren en toekomstige mislukkingen te voorkomen.

Door ons te concentreren op de basisprincipes, bouwen we robuustere en betrouwbare systemen.

Diagnosticeer altijd voordat u zich vervangt. Gebruik uw zintuigen en uw multimeter om de storing te bevestigen.

Overspanning en oververhitting zijn de primaire, te voorkomen oorzaken van de meeste spoelbrandwonden.

Preventie door correcte selectie van componenten en consistent onderhoudsschema is de beste oplossing.

Behandel een gerelateerd falen zoals contactadhesie als een kritisch veiligheidsprobleem dat onmiddellijke vervangings- en root -oorzaakanalyse vereist.

Deze aanpak transformeert probleemoplossing van een eenvoudige taak in een waardevol proces. Het verbetert de veiligheid en betrouwbaarheid van elk elektrisch systeem waarop u werkt.
