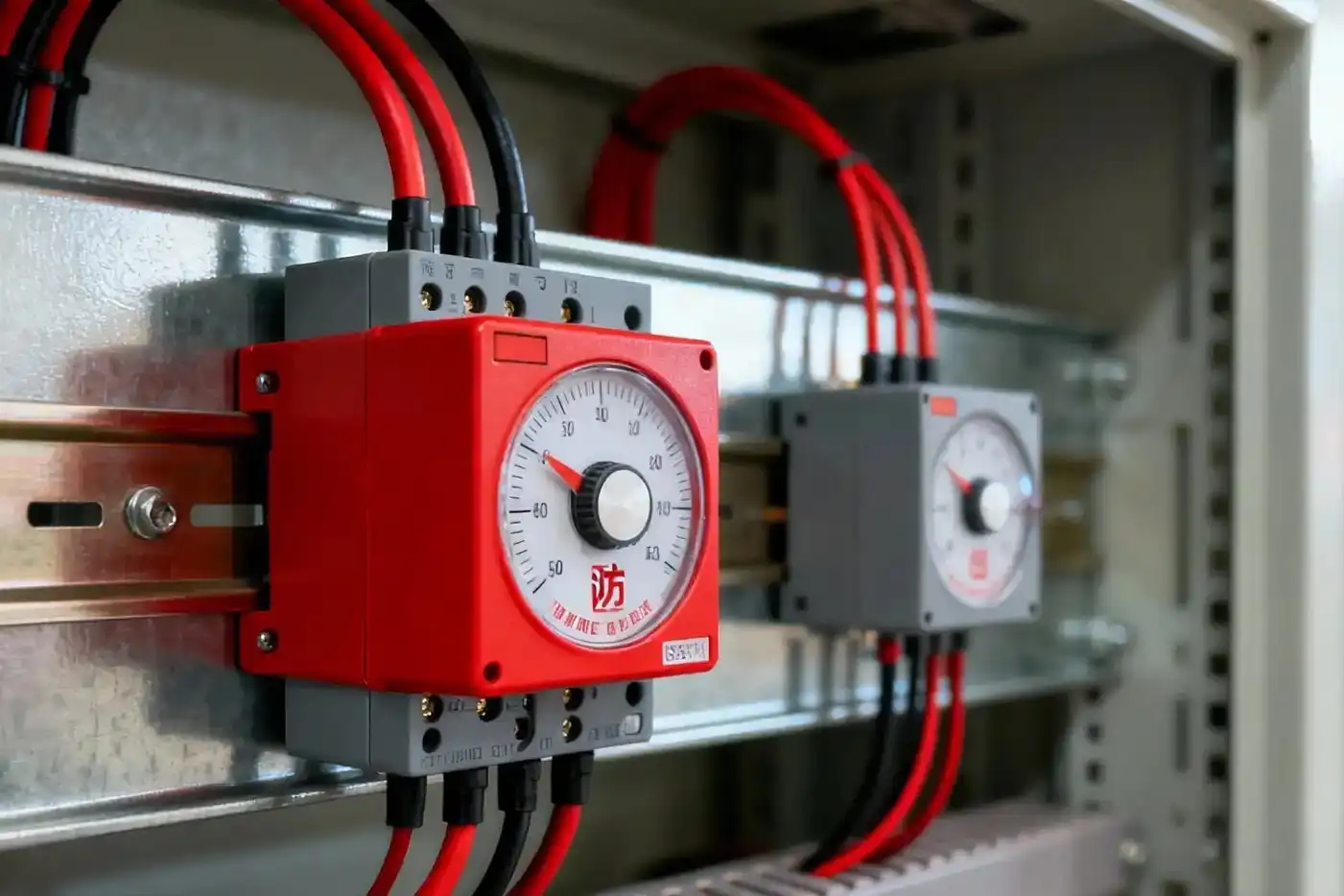

De rol van tijdrelais in brandbeveiligingssystemen: kritische gids 2025

Wanneer er brand uitbreekt, wordt chaos de vijand. Een effectief antwoord gaat niet over het in één keer aanzetten van alles. In plaats daarvan vereist het een zorgvuldig getimede reeks gebeurtenissen die zich logisch ontvouwen. Centraal in deze reeks staat een onderdeel dat vaak onopgemerkt blijft, maar absoluut essentieel blijft: het tijdrelais.

Dit apparaat doet veel meer dan alleen maar een simpele schakelaar zijn. Het dient als een kritische logische controller. Het zorgt ervoor dat bewerkingen in de juiste volgorde plaatsvinden en zorgt ervoor dat het hele systeem goed blijft werken.

Tijdrelais fungeren als onzichtbare geleiders die het orkest van een brandbeveiligingssysteem leiden. Ze controleren wanneer alarmen afgaan, wanneer rookafzuigventilatoren in werking treden, wanneer brandpompen beginnen te draaien en wanneer branddeuren dichtslaan.

Zonder deze zorgvuldig geplande vertragingen zouden de veiligheidssystemen van een gebouw elkaar zelfs kunnen tegenwerken. Als alle apparatuur tegelijkertijd zou starten, zou dit verwoestende stroomstoringen kunnen veroorzaken. Acties die te vroeg plaatsvinden, kunnen evacuatieroutes blokkeren of dure apparatuur vernietigen. Begrijpen hoe tijdrelais werken is essentieel voor iedereen die brandbeveiligingssystemen ontwerpt, installeert of onderhoudt die zowel krachtig als slim zijn.

Wat is een tijdrelais?

Een tijdrelais is een elektrisch besturingsapparaat dat een opzettelijke pauze creëert tussen het ontvangen van een signaal en het ondernemen van actie. Het krijgt een signaal om de timer te starten. Zodra een vooraf ingestelde tijd is verstreken, worden de elektrische contacten in- of uitgeschakeld.

Zie het als een poortwachter in plaats van als een simpele schakelaar. Het houdt een actie tegen totdat precies het juiste moment aanbreekt. Dit zorgt ervoor dat gebeurtenissen in de juiste volgorde plaatsvinden.

Deze functie wordt van cruciaal belang in de brandveiligheid, waar de volgorde van de operaties net zo belangrijk is als de operaties zelf. Het tijdrelais zorgt voor het 'wanneer' dat het 'wat' van het systeem regelt.

De twee meest elementaire werkingsmodi zijn Aan-Vertraging en Uit-Vertraging. Een Aan-Vertragingstimer begint te tellen wanneer hij stroom krijgt, en zijn contacten veranderen nadat de vertragingsperiode is verstreken. Een Uit-De contacten van een vertragingstimer veranderen onmiddellijk wanneer er stroom is, maar de timer begint pas te tellen wanneer de stroom wordt uitgeschakeld en schakelt de contacten na de vertraging terug. Deze twee eenvoudige functies vormen de basis voor complexe levensveiligheidslogica.

Het principe van vertraging

Het toevoegen van vertragingen gaat niet over het vertragen van de brandreactie. Het gaat erom dat antwoord logisch, effectief en veilig te maken. Dit kernprincipe stopt een kettingreactie van mislukkingen en zorgt ervoor dat het systeem als één geheel werkt. De redenering achter vertragingen komt voort uit verschillende kritische technische en veiligheidsfactoren.

Valse alarmen voorkomen

Een van de belangrijkste taken van tijdvertragingen is het voorkomen van onnodige en ontwrichtende evacuaties. In rookmeldercircuits wordt vaak een korte verificatievertraging van 30 tot 60 seconden ingebouwd.

Deze korte periode zorgt ervoor dat tijdelijke, niet-brandomstandigheden op natuurlijke wijze verdwijnen. Bouwstof, keukenstoom of spuitbussen kunnen detectoren tijdelijk activeren. Als het signaal van de detector tijdens deze periode verdwijnt, wordt het systeem gereset zonder dat er -het hele gebouw alarm afgaat. Dit voorkomt de enorme kosten en paniek die gepaard gaan met vals alarm.

Zorgen voor apparatuurvolgorde

Stel je een groot gebouw voor waar een brandalarm meerdere krachtige-rookafzuigventilatoren, drukbehoudventilatoren en brandpompen tegelijk activeert. De plotselinge vraag naar elektriciteit zou enorm zijn. Het zou vrijwel zeker de hoofdstroomonderbrekers activeren.

Dit zou het gebouw in duisternis storten. Wat nog belangrijker is, het zou juist de veiligheidssystemen uitschakelen die nodig waren tijdens de noodsituatie. Tijdrelais voorkomen dit door de elektrische belasting te spreiden. Eén ventilator start, een paar seconden later start een andere, en dan begint een pomp te draaien. Elke actie wordt gesequenced om de elektriciteitsvraag te beheren en het elektriciteitsnet stabiel en werkend te houden.

Bescherming van hoogwaardige-apparatuur

Mechanische apparatuur heeft specifieke bedrijfsomstandigheden nodig om goed te kunnen werken. Een krachtige-rookafzuigventilator is bijvoorbeeld gebouwd om grote hoeveelheden lucht te verplaatsen. Als hij start terwijl de rookklep nog gesloten is, probeert hij in feite een vacuüm te creëren tegen een stevige muur.

Deze aandoening, genaamd tegen een dood hoofd rennen, kan ernstige motorische belasting, oververhitting en een snelle burn-out veroorzaken. Een inschakelvertragingstijdrelais voorkomt dat dit gebeurt. Het besturingssysteem geeft eerst aan dat de klep opengaat. Het tijdrelais, ingesteld op iets langer dan de demper moet reizen (zoals 10-15 seconden), schakelt vervolgens de ventilatormotor in. De ventilator start alleen als de luchtwegen vrij zijn, waardoor de apparatuur wordt beschermd en de juiste werking wordt gewaarborgd.

Faciliteren van een ordelijke uitgang

Tijdens een brand is compartimentering van cruciaal belang om de verspreiding van het vuur te voorkomen. Als u een ruimte echter onmiddellijk afsluit met brandluiken of branddeuren, kunnen mensen binnenin opgesloten raken.

Tijdrelais maken een gefaseerde aanpak mogelijk. Wanneer het eerste alarm afgaat, start er een aan-vertragingstimer. Dit biedt een bepaalde periode, vaak 60 tot 180 seconden, waarin mensen zich via vluchtroutes kunnen verplaatsen. Pas nadat deze ontsnappingstijd is verstreken, geeft het relais het signaal aan de brandluiken om te sluiten, waardoor de brand-geclassificeerde barrière wordt voltooid. Deze getimede reeks stelt het menselijk leven op de eerste plaats voordat het compartiment wordt beveiligd.

Belangrijke systeemtoepassingen

De echte waarde van tijdrelais blijkt uit hun specifieke toepassingen binnen brandbeveiligingssystemen. Ze kunnen in vrijwel elk groot subsysteem worden geïntegreerd en voeren cruciale logica uit die een verzameling hardware in een levens-reddend netwerk verandert.

In brandmeldcentrales

Het brandalarmcontrolepaneel (FACP) fungeert als het centrale brein van het systeem. Hier worden tijdrelais essentieel voor alarmverificatie.

Het doel van deze vertraging is om een ​​echte brand te bevestigen voordat wijdverbreide waarschuwingsapparaten zoals hoorns en flitsers worden geactiveerd, die een massale evacuatie in gang zetten.

Het proces werkt eenvoudig. Een rookmelder stuurt een eerste signaal naar het FACP. Een interne of externe inschakelvertragingstimer, vaak ingesteld op 30 tot 60 seconden, begint te tellen.

Als het signaal van de detector actief blijft nadat deze vooraf ingestelde tijd is verstreken, bevestigt de FACP het alarm. Vervolgens activeert het het algemene evacuatiesignaal en start andere controlesequenties, zoals het waarschuwen van de brandweer. Als het signaal van de detector tijdens het aftellen verdwijnt, wordt de gebeurtenis geregistreerd als een probleem- of toezichtsignaal en wordt het systeem gereset zonder een volledig alarm.

In rookafvoersystemen

Een effectieve rookbeheersing is volledig afhankelijk van de sequentiële werking. Tijdrelais maken deze volgorde mogelijk.

Het doel is om een ​​vrij pad te creëren waar rook het gebouw kan verlaten en tegelijkertijd de mechanische apparatuur te beschermen. Dit voorkomt dat ventilatoren tegen een gesloten systeem vechten en zorgt ervoor dat er suppletielucht wordt aangevoerd om onderdrukproblemen te voorkomen.

De reeks begint wanneer een brand wordt bevestigd in een specifieke zone. De FACP verzendt een uitgangssignaal dat het tijdrelais bekrachtigt dat de suppletieluchtklep voor die zone bestuurt en aangeeft dat deze moet openen.

Tegelijkertijd begint een tweede aan-vertragingstimer voor de rookafvoerventilator te tellen. Deze vertraging wordt langer ingesteld dan de looptijd van de demper, doorgaans 10 tot 20 seconden.

Pas nadat deze vertraging is verstreken, waarbij de klep volledig open is, schakelt het relais de rookafvoerventilator in. Dit garandeert dat de ventilator een vrij pad heeft om rook af te voeren en efficiënt werkt zonder risico op schade.

In brandpompbesturing

Brandpompen vormen de ruggengraat van sprinklersystemen en hun betrouwbaarheid is van cruciaal belang. Tijdrelais worden hier gebruikt om twee grote problemen te voorkomen: kortsluiting en waterslag.

Een aan-vertragingstoepassing regelt de opstartprocedure-. In een systeem met een primaire elektrische pomp en een reservedieselpomp zorgt een tijdsvertraging ervoor dat de reservepomp niet onnodig start. Als de primaire pomp niet start of de druk niet kan handhaven, geeft een drukschakelaar aan dat er back-up nodig is. Een aan-vertragingstimer biedt een periode (zoals 10-15 seconden) om te bevestigen dat de storing van de primaire pomp niet tijdelijk is voordat de dieselmotor wordt gestart.

Een toepassing met vertraging- wordt van cruciaal belang voor het afsluiten. NFPA 20, de norm voor brandbluspompen, vereist dat een pomp, eenmaal gestart, een minimale tijd moet draaien (zoals 10 minuten voor een door een elektromotor-aangedreven pomp). Een uit-vertragingstimer dwingt deze regel af. Zelfs als de systeemdruk snel wordt hersteld, zorgt de uit-vertragingstimer ervoor dat de pomp gedurende de vereiste minimumperiode blijft draaien nadat de drukschakelaar is uitgeschakeld. Dit voorkomt dat de motor snel start en stopt (korte cycli), een toestand die ernstige oververhitting veroorzaakt en de levensduur van de motor drastisch verkort.

In brandluikbediening

Brand-geclassificeerde rolluiken en deuren creëren brandcompartimenten, maar de activering ervan moet op het juiste moment worden gedaan om een ​​veilige evacuatie mogelijk te maken.

Het doel is om de bewoners gedurende een vooraf bepaalde tijd een vrije en veilige doorgang te bieden voordat een brandzone wordt afgesloten.

Wanneer een algemeen brandalarm afgaat, verzendt de FACP een signaal dat een aan-vertragingstimer start die is aangesloten op het regelcircuit van de rolluik. Deze timer wordt doorgaans ingesteld op 60 tot 180 seconden, zoals gedefinieerd door de evacuatiestrategie van het gebouw.

Gedurende deze periode blijven de luiken open, vaak vastgehouden door elektromagnetische sloten. Bewoners kunnen er ongehinderd doorheen. Zodra de timer afloopt, wordt het relais geactiveerd, waardoor de stroom naar de magnetische sloten wordt uitgeschakeld en de sluiter door zwaartekracht of motor kan sluiten, waardoor de brandbarrière wordt voltooid.

Koppelingsbediening begrijpen

Individueel getimede gebeurtenissen zijn indrukwekkend, maar de ware kracht van moderne brandbeveiligingssystemen ligt in de koppelingscontrole. Dit is het onderling verbonden web van opeenvolgende operaties. Tijdrelais dienen als knooppunten in dit web en geven de controle door van de ene actie naar de volgende in een perfect gechoreografeerde noodreactie. We kunnen dit begrijpen door een hypothetisch scenario te doorlopen.

Scenario: Hoog-Stijg vuur

Stel je voor dat er brand ontstaat in een kantoor op de 10e verdieping van een gebouw van 20 verdiepingen. De reactie van het systeem is niet een enkele gebeurtenis, maar een trapsgewijze tijdlijn, georkestreerd door tijdrelais.

T=0 seconden:Een rookmelder op de 10e verdieping stuurt een signaal naar de FACP. Het paneel start onmiddellijk een alarmverificatietimer met een vertraging van 30- seconden. Het systeem gaat naar een pre-alarmstatus.

T=30 seconden:De rookconditie blijft bestaan. De verificatietimer verloopt. De FACP bevestigt dat er sprake is van een echte brand en escaleert de reactie. Het activeert alleen meldingsapparaten (hoorns en flitsers) op de brandverdieping (10e), de verdieping erboven (11e) en de verdieping eronder (9e), volgens een typische gefaseerde evacuatiestrategie. Tegelijkertijd verzendt het signalen om rookbeheersing en andere koppelingssequenties te starten.

T=31 seconden:De FACP stuurt een signaal naar het rookbeheersingssysteem. Dit signaal activeert onmiddellijk een relais om de deuren van het trappenhuis te ontgrendelen en een ander relais om de rookafvoerklep op de 10e verdieping te openen. Op hetzelfde moment start er een vertragingstimer van 15-seconden- voor de rookafzuigventilator op de 10e verdieping.

T=46 seconden:De timer voor de inschakelvertraging van 15- seconden voor de afzuigventilator loopt af. De contacten van het relais sluiten en sturen stroom naar de motorstarter van de ventilator. De ventilator start nu en zuigt rook van de 10e verdieping door de nu volledig geopende demper.

T=60 seconden:Een afzonderlijke aan- vertragingstimer van 60- seconden, gestart om T=0, loopt af. Deze timer was bedoeld voor compartimentering. Het relais wordt nu geactiveerd, waardoor de brandluiken rond de liftlobby op de 10e verdieping worden vrijgegeven, die beginnen te sluiten. Deze vertraging gaf de bewoners één minuut de tijd om naar de trappenhuizen te gaan.

T=75 seconden:Een waterstroomschakelaar in de sprinklerleiding op de 10e verdieping wordt geactiveerd, wat aangeeft dat een sprinklerkop is geopend. Deze stuurt een signaal naar de brandpompcontroller. De interne logica van de controller start een timer met een inschakelvertraging van 10- seconden voordat de hoofdbrandpomp wordt geactiveerd. Deze korte vertraging voorkomt dat de pomp start als gevolg van een tijdelijke drukstoot (waterslag) en bevestigt dat aanhoudende stroming nodig is.

Dit scenario laat zien hoe een reeks eenvoudige tijdsvertragingen samenwerken en een verfijnde, meer{0}}gelaagde reactie creëren die de evacuatie regelt, de rook onder controle houdt, de brand onder controle houdt en de blusinspanningen ondersteunt, allemaal in een logische en veilige volgorde.

Het juiste relais selecteren

Het kiezen van de juiste tijdrelais is net zo belangrijk als de beslissing om er überhaupt een te gebruiken. De selectie is afhankelijk van de specifieke functie die het relais moet vervullen. Het gebruik van het verkeerde type kan een veiligheidssequentie nutteloos of zelfs gevaarlijk maken.

Solide- versus elektromechanisch

Naast de timingfunctie is de interne constructie van het relais van belang.

Elektromechanische relais gebruiken een fysieke spoel en bewegende contacten. Ze zijn sterk, relatief goedkoop en zeer goed bestand tegen elektrische ruis en spanningspieken. Hun bewegende delen kunnen echter na verloop van tijd verslijten, waardoor ze een potentieel punt van mechanisch falen kunnen vormen.

Solid-relais hebben geen bewegende delen. Ze gebruiken elektronische componenten (halfgeleiders) om het schakelen uit te voeren. Dit geeft ze een extreem lange levensduur, hoge weerstand tegen schokken en trillingen, en een stille werking. Ze hebben vaak de voorkeur voor moderne, kritieke levens-veiligheidsfuncties vanwege hun superieure betrouwbaarheid, hoewel ze gevoeliger kunnen zijn voor elektrische ruis en hitte. Voor de meeste nieuwe brandsysteemontwerpen zijn hoog-betrouwbare solid-statusrelais de standaardkeuze voor cruciale logica.

Installatie en inbedrijfstelling

De effectiviteit van een tijdrelais wordt op-site bepaald, niet alleen op basis van de blauwdruk. Een juiste installatie en zorgvuldige inbedrijfstelling zijn essentiële stappen om ervoor te zorgen dat de ontworpen veiligheidslogica zich vertaalt in prestaties in de praktijk-. Vanuit onze ervaring in het veld zijn deze praktijken van cruciaal belang.

Timingen instellen en verifiëren

Tijdinstellingen zijn geen willekeurige gissingen. Ze moeten worden berekend en vervolgens fysiek worden geverifieerd. Een vertraging voor een rookafvoerventilator moet gebaseerd zijn op de door de fabrikant van de klep opgegeven looptijd plus een veiligheidsmarge. Een pomploop-vertraging moet voldoen aan de vereisten van de NFPA-code.

Tijdens de inbedrijfstelling moet elke afzonderlijke getimede gebeurtenis worden geverifieerd met een stopwatch. We hebben gezien dat er talloze problemen ontstaan ​​als we ervan uitgaan dat de instelling van de wijzerplaat nauwkeurig is. Het is een veel voorkomende vergissing om een ​​ventilatorvertraging in te stellen zonder de beweging van de demper fysiek te timen, wat leidt tot voortijdige activering van de ventilator en spanning. Het verifiëren van elke reeks onder testomstandigheden is de enige manier om te garanderen dat deze tijdens een daadwerkelijke gebeurtenis werkt.

Documentatie is niet-onderhandelbaar

Een brandmeldinstallatie kan tientallen tijdrelais bevatten. Zonder duidelijke documentatie worden probleemoplossing of toekomstige wijzigingen een nachtmerrie.

De specifieke functie van elk relais (zoals 'Vertraging uitlaatventilator 10e verdieping'), de fysieke locatie in het paneel en de precieze tijdsinstelling moeten duidelijk worden gelabeld en vastgelegd op de 'as-built'-systeemtekeningen. Deze documentatie vormt een cruciaal onderdeel van de overdrachts- en onderhoudsgegevens van het systeem.

Veelvoorkomende valkuilen die u moet vermijden

Verschillende veelvoorkomende installatiefouten kunnen de werking van een tijdrelais in gevaar brengen.

Onjuiste bedrading:Het verwarren van normaal open (N/O) en normaal gesloten (N/C) contacten is een veel voorkomende fout die de logica van het relais omkeert. Een afzuigventilator die moet worden ingeschakeld, is mogelijk bedraad om uit te schakelen.

Het verkeerde gebruikenRelaisType:Het installeren van een aan-vertragingsrelais waarbij een uit-vertraging vereist is, is een kritieke fout. Dit zou voorkomen dat een brandpomp de minimale looptijd haalt, wat tot korte cycli zou leiden.

Beoordelingen negeren:Elk relais heeft specifieke spannings- en stroomwaarden voor zijn spoel en contacten. Als de contacten overbelast worden, zullen ze dichtlassen of doorbranden, wat tot storingen kan leiden.

Geen rekening houden met de werkelijkheid:Het instellen van een vertraging van 10- seconden voor een demper die 12 seconden nodig heeft om te openen is een ontwerpfout. De timing moet gebaseerd zijn op de werkelijke prestaties van de aangesloten apparatuur.

Betrouwbaarheid en testen

In een levensveiligheidssysteem kunnen componenten niet simpelweg 'goed genoeg' zijn. Zij moeten aantoonbaar betrouwbaar zijn en daarvoor gecertificeerd zijn. Het tijdrelais is als logisch-kritisch apparaat onderworpen aan strikte normen.

Specificeer en installeer altijd tijdrelais die UL-gecertificeerd zijn, vooral onder een relevante norm zoals UL 864, norm voor regeleenheden en accessoires voor brandalarmsystemen. Deze certificering garandeert dat het apparaat strenge tests heeft ondergaan op het gebied van betrouwbaarheid, duurzaamheid en prestaties onder ongunstige omstandigheden die geschikt zijn voor levens-veiligheidstoepassingen.

De kosten van mislukking

De gevolgen van het falen van een enkel tijdrelais zijn catastrofaal. Een defect aan-vertragingsrelais kan ertoe leiden dat een rookafvoerventilator nooit start, waardoor een ruimte onleefbaar wordt. Een defect uit-vertragingsrelais kan ervoor zorgen dat een kritieke brandpomp kortstondig uitvalt. Een verificatietimer die mislukt in de 'aan'-status kan de evacuatie van een gebouw voor onbepaalde tijd vertragen. De betrouwbaarheid van dit kleine onderdeel heeft rechtstreeks invloed op het vermogen van het hele systeem om levens te redden.

De rol van codes

De sequenties en timings die door relais worden bestuurd, zijn niet alleen maar 'goede ideeën'. Ze zijn vaak vereist door code. Normen zoals NFPA 72 (National Fire Alarm and Signaling Code), NFPA 92 (Standard for Smoke Control Systems) en NFPA 20 (Standard for the Installation of Stationary Pumps for Fire Protection) bevatten specifieke vereisten voor timingvertragingen, operationele sequenties en minimale looptijden. Het volgen van deze codes is zowel een wettelijke als een ethische vereiste.

Periodieke testen en onderhoud

Tijdrelais zijn geen 'instellen en vergeten'-apparaten. Het zijn actieve componenten die functioneel moeten worden getest als onderdeel van het reguliere inspectieschema voor brandalarm- en levensveiligheidssystemen van het gebouw, dat doorgaans jaarlijks wordt uitgevoerd.

Tijdens deze test moet elke getimede reeks worden gestart. De technicus moet met een stopwatch verifiëren dat de vertraging overeenkomt met de gedocumenteerde instelling en dat de laatste actie (zoals het starten van de ventilator, het ontspannen van de sluiter) plaatsvindt zoals bedoeld. Deze proactieve tests zijn de enige manier om een ​​defect onderdeel te identificeren voordat het in een echte noodsituatie nodig is.

De orkestrator van veiligheid

We zijn begonnen met het opzetten van het tijdrelais, niet als een eenvoudig onderdeel, maar als een logische controller. Tijdens dit onderzoek is die rol duidelijk geworden.

We zijn geëvolueerd van de fundamentele behoefte aan vertraging- om vals alarm en stroompieken te voorkomen- naar de specifieke, kritische toepassingen in alarmpanelen, rookbeheersingssystemen, brandbluspompen en vluchtwegen. We hebben gezien hoe deze individuele getimede gebeurtenissen met elkaar zijn verweven tot een verfijnde reeks koppelingscontrole.

Het tijdrelais in toepassingen voor brandalarm- en tijdrelaisrookafvoersystemen fungeert als de onbezongen held, de intelligente orkestrator van het brandbeveiligingssysteem. De juiste selectie, nauwkeurige installatie en bewezen betrouwbaarheid zijn de factoren die een verzameling krachtige apparatuur transformeren in een samenhangend, logisch en effectief levensveiligheidssysteem-. Het is het brein achter de kracht, dat ervoor zorgt dat op de kritieke momenten van een brand de respons geen chaos is, maar orde.
